Beschreibung
Das LARGE Komplett-Set besteht aus 7 Bestandteilen, die es Ihnen ermöglicht eine voll funktionstüchtige und saugstarke Zentralstaubsaugeranlage bei Ihnen zu Hause oder in Ihrem Unternehmen zu installieren und in Betrieb zu nehmen:
Bestandteile:
- Zentralstaubsauger ELVACU 395D
- Einbau-Set für Saugdosen (EBS)
- Komplett-Set ABLUFT (ohne Schalldämpfer)
- Saugdose EURO-STABILO
- Montagerahmen EURO-STABILO
- Rahmenblende EURO-STABILO
- Saugzubehörset BLACK SYSTEM (BS)
1. Zentralstaubsauger ELVACU 395D (Art.: E05003951)
Im Komplett-Set LARGE ist der Zentralstaubsauger ELVACU 395D enthalten. Mit diesem leistungsstarken Zentralstaubsauger ist die Reinigung einer Wohnfläche von bis zu 250 m² möglich.
| Hersteller | ELVACU |
| Modell | 395D |
| Motortyp | Tangential / By-Pass-Motor |
| Max. Leistungsaufnahme | 1.950 Watt |
| Max. Unterdruck | 340 mbar |
| Max. Volumenstrom | 0,052 m³/s |
| Max. Luftleistung | 615 Air Watt |
| Max. Reichweite | 80 m zur entferntesten Saugdose |
| Maße | Höhe = 120 cm Durchmesser= 38,5 cm Gewicht = 18 kg |
| Volumen Staubtopf | 40 Liter |
Eine detailliertere Beschreibung des ELVACU 395D finden Sie hier: Art.: E05003951
2. Einbau-Set für Saugdosen
Das Komplett-Set LARGE bietet Ihnen die Möglichkeit sich zwischen 9 oder 12 Saugdosen zu entscheiden. So können Sie das Komplett-Set an Ihre jeweiligen Bedürfnisse anpassen:
- 3x EBS 3 = Installations-Set für 3 Saugdosen (Art.: E0301601) = 9 Saugdosen
- 3x EBS 4 = Installations-Set für 4 Saugdosen (Art.: E0301701) = 12 Saugdosen
Möchten Sie 9 Saugdosen, so liefern wir Ihnen 3 mal das EBS für 3 Saugdosen. Bei 12 Saugdosen 3 mal das EBS für 4 Saugdosen.
|
Artikelname |
3x EBS 3 |
3x EBS 4 |
Artikelnummer |
| Saugleitung für Zentralstaubsauger |
33x = 49,50 m |
45x = 67,50 m |
|
| 90° Bogen - kurz (Sicherheitsbogen) | 9x |
12x |
|
| 90° Bogen - weit | 27x |
36x |
|
| 90° Abzweig | 9x | 12x | |
| 45° Bogen | 12x | 12x | |
| Verbindungsmuffe für Saugleitung | 18x | 27x | |
| Rohrschelle | 18x | 24x | |
| Kabelbinder | 45x | 45x | |

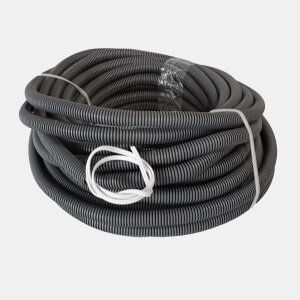

| Steuerleitung im Kabelschutzrohr 2-adrig - 24 Volt (25m) | 3x | 3x | |
| Schnellkleber (125 ml) | 3x | 3x |
Bitte wählen Sie in der Kategorie "Anzahl Saugdosen" die gewünschte Anzahl der Saugdosen aus!
Je nachdem, ob ein Einbau-Set für 9 oder 12 Saugdosen gewählt wurde, ändert sich dementsprechend auch die Anzahl der Montagerahmen, Rahmenblenden und Saugdosen.
3. Komplett-Set ABLUFT - ohne Schalldämpfer (Art. E01392451)
Dieses Set ABLUFT beinhaltet alle notwendigen Artikel, außer den Schalldämpfer, zur Installation der Abluftleitung bis zur Länge 3 m. Der Schalldämpfer ist im Lieferumfang des Zentralgeräts enthalten, auf Wunsch auch einzeln lieferbar.
| Inhalt | Artikelnummer |
| 3x Rohrschelle (Metall) | E0301731 |
| 2x Saugleitung für Zentralstaubsauger (einzelnes Rohr) - 1,5 m | E0301801 |
| 2x 90° Bogen weit (i/i) | E00301201 |
| 2x 45° Bogen (i/a) | E00301111 |
| 2x Schlauchschelle Ø 40 - 60 mm | E00309991 |
| 1x Abluftklappe - QUADRATISCH weiß | E0030157W1 |
| 1x Flexible Montageleitung 50 cm | E0301901 |
| 1x Schnellkleber - 125 ml | E00350101 |
Der Schalldämpfer, welcher zur Reduktion des Schallpegels nach außen über die Abluftleitung dient, ist im Lieferumfang des Zentralgeräts enthalten. Bei weiteren Fragen zur Installation Ihrer Zentralstaubsaugeranlage stehen wir Ihnen gerne zur Verfügung.
| 9 Saugdosen | 12 Saugdosen | Artikelnummer | |
| Saugdose EURO-STABILO | 9x | 12x | E00152761 |
| Montagerahmen EURO-STABILO | 9x | 12x | E00300151 |
| Rahmenblende EURO-STABILO | 9x | 12x | E00301821 |
Die Anzahl dieser Bestandteile ändert sich automatisch nach der Auswahl der Saugdosen.

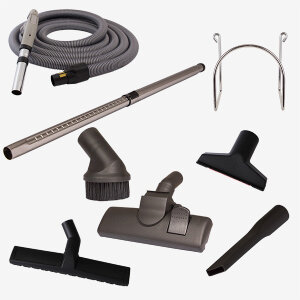

4. Saugzubehörset BLACK SYSTEM
Das Saugzubehörset BLACK SYSTEM (BS) ist ein weiterer Bestandteil des Komplett-Sets. Dieses umfasst einen flexiblen Saugschlauch mit Ein-/Ausschalter am Handgriff und diversem Zubehör. Auch hier besteht die Option das LARGE Komplett-Set an Ihre Gegebenheiten zu Hause oder in ihrem Unternehmen anzupassen, indem Sie zwischen 5 verschiedenen Saugschlauchlängen wählen können:
- BS 600 = 6 m Saugschlauch (Art.: E030101)
- BS 800 = 8 m Saugschlauch (Art.: E030111)
- BS 900 = 9 m Saugschlauch (Art.: E030121)
- BS 1050 = 10,5 m Saugschlauch (Art.: E030131)
- BS 1200 = 12 m Saugschlauch (Art.: E030141)
Der Inhalt des Saugzubehörsets BLACK SYSTEM bleibt unabhängig von der Saugschlauchlänge gleich und umfasst ein breite Auswahl an Zubehör:
Das Saugzubehörset BLACK SYSTEM ist in dem LARGE Komplett-Set 3x enthalten
| Inhalt für 3x Komplet-Set BS | Artikelnummer |
| 3x Teleskoprohr, verchromt | E00451131 |
| 3x Bodendüse umschaltbar | E0301581 |
| 3x Fugendüse KLEIN - 20 cm | E0301551 |
| 3x Möbelpinsel | E00451601 |
| 3x Wandhalter für Saugschlauch - Metall | E00450501 |
| 3x Grobschmutzdüse | E0909981 |
| 3x Glattbodenbürste KLEIN - 30 cm | E0300401 |
| 3x flexiblen Saugschlauch mit Ein-/Ausschalter am Handgriff | je nach Länge unterschiedlich |
Bitte wählen Sie in der Kategorie "Länge Saugschlauch" die gewünschte Länge des Saugschlauches aus!
HINWEIS: Die Rückgabe von einzelnen Artikeln aus dem Komplett-Set ist ausgeschlossen.
Anleitung
Montageanleitung
Hier finden Sie die Montageanleitung für ELVACU Zentralstaubsauganlagen
