Beschreibung
Bis 150 m² Wohnfläche auf einer Etage
Max. Wegstrecke der entferntesten Saugdose: 45 m
Das SMALL Komplett-Set besteht aus 5 Bestandteilen, die es Ihnen ermöglicht eine voll funktionstüchtige und saugstarke Zentralstaubsaugeranlage bei Ihnen zu Hause oder in Ihrem Unternehmen zu installieren und in Betrieb zu nehmen:
Bestandteile:
1. Zentralstaubsauger ELVACU 450D
2. Einbau-Set für Saugdosen (EBS)
3. Komplett-Set ABLUFT (ohne Schalldämpfer)
4. Saugdose EURO-STABILO / Montagerahmen EURO-STABILO / Rahmenblende EURO-STABILO
5. Saugzubehörset BLACK SYSTEM (BS)
1. Zentralstaubsauger ELVACU 450D (Art.: E0554501)
Im Komplett-Set MEDIUM ist der Zentralstaubsauger ELVACU 450D enthalten. Der Zentralstaubsauger ELVACU 450D ist ein leistungsstarkes Zentralgerät für den privaten Einsatz und überzeugt durch hohe Saugleistung, robuste Technik und umfangreiche Serienausstattung.
Technische Daten
Modell: ELVACU 450D
Motortyp: Tangential / By-Pass-Motor
Filtertyp: Hubfilter
Maximale Leistungsaufnahme: 1.750 W
Maximaler Unterdruck: 320 mbar
Maximaler Volumenstrom: 0,052 m³/s
Maximale Luftleistung: 590 Air Watt
Maximale Reichweite: bis 70 m (zur entferntesten Saugdose)
Volumen Staubtopf: 12 Liter
Spannung Steuerleitung: 12 V
Abmessungen & Gewicht
Maße (H × B × T): 800 × 410 × 330 mm
Gewicht: 13,5 kg
Eine detailliertere Beschreibung des ELVACU 450D finden Sie hier: Art.: E0554501
2. Einbau-Set für Saugdosen
Das Komplett-Set SMALL bietet Ihnen die Möglichkeit sich zwischen 3 oder 4 Saugdosen zu entscheiden. So können Sie das Komplett-Set an Ihre jeweiligen Bedürfnisse anpassen:
- EBS 3 = Installations-Set für 3 Saugdosen (Art.: E0301601)
- EBS 4 = Installations-Set für 4 Saugdosen (Art.: E0301701)
3 Saugdosen (EBS 3)
- 11x (= 16,5 m) Saugleitung für Zentralstaubsauger (Art.: E0301801)
- 3x 90° Bogen - kurz (Sicherheitsbogen) (Art.: E00300201)
- 9x 90° Bogen - weit (Art.: E00301201)
- 3x 90° Abzweig (Art.: E00301401)
- 4x 45° Bogen (Art.: E00301101)
- 6x Verbindungsmuffe für Saugleitung (Art.: E00301451)
- 6x Rohrschelle (Art.: E0301721)
- 15x Kabelbinder (Art.: E0000601)

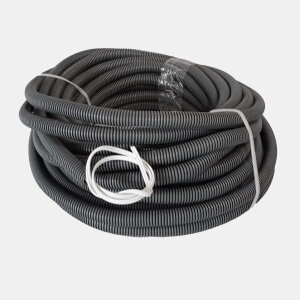

- 1x Steuerleitung im Kabelschutzrohr 2-adrig - 24 Volt (25m) (Art.: E030780-251)
- 1x Schnellkleber (125 ml) (Art.: E00350101)
4 Saugdosen (EBS 4)
- 15x (= 22,5 m) Saugleitung für Zentralstaubsauger (Art.: E0301801)
- 4x 90° Bogen - kurz (Sicherheitsbogen) (Art.: E00300201)
- 12x 90° Bogen - weit (Art.: E00301201)
- 4x 90° Abzweig (Art.: E00301401)
- 4x 45° Bogen (Art.: E00301101)
- 9x Verbindungsmuffe für Saugleitung (Art.: E00301451)
- 8x Rohrschelle (Art.: E0301721)
- 15x Kabelbinder (Art.: E0000601)
- 1x Steuerleitung im Kabelschutzrohr 2-adrig - 24 Volt (25m) (Art.: E030780-251)
- 2x Schnellkleber (125 ml) (Art.: E00350101)
Bitte wählen Sie in der Kategorie "Anzahl Saugdosen" die gewünschte Anzahl der Saugdosen aus!
3. Komplett-Set ABLUFT - ohne Schalldämpfer (Art. E01392451)
Dieses Set ABLUFT beinhaltet alle notwendigen Artikel, außer den Schalldämpfer, zur Installation der Abluftleitung bis zur Länge 3 m. Der Schalldämpfer ist im Lieferumfang des Zentralgeräts enthalten, auf Wunsch auch einzeln lieferbar.
3x Rohrschelle (Metall) (Art.: E0301731)
2x Saugleitung für Zentralstaubsauger (einzelnes Rohr) - 1,5 m (Art.: E0301801)
2x 90° Bogen weit (i/i) (Art.: E00301201)
2x 45° Bogen (i/a) (Art.: E00301111)
2x Schlauchschelle Ø 40 - 60 mm (Art.: E00309991)
1x Abluftklappe - QUADRATISCH weiß (Art.: E0030157W1)
1x Flexible Montageleitung 50 cm (Art.: E0301901)
1x Schnellkleber - 125 ml (Art.: E00350101)
Der Schalldämpfer, welcher zur Reduktion des Schallpegels nach außen über die Abluftleitung dient, ist im Lieferumfang des Zentralgeräts enthalten. Bei weiteren Fragen zur Installation Ihrer Zentralstaubsaugeranlage stehen wir Ihnen gerne zur Verfügung.
4. Saugdose / Montagerahmen / Rahmenblende
Je nachdem, ob ein Einbau-Set für 3 oder 4 Saugdosen gewählt wurde, ändert sich dementsprechend auch die Anzahl der Montagerahmen, Rahmenblenden und Saugdosen.
3 Saugdosen
- 3x Saugdose EURO-STABILO (Art.: E00153001)
- 3x Montagerahmen EURO-STABILO (Art.: E00300151)
- 3x Rahmenblende EURO-STABILO Art.: E00301851)
4 Saugdosen
- 4x Saugdose EURO-STABILO (Art.: E00153001)
- 4x Montagerahmen EURO-STABILO (Art.: E00300151)
- 4x Rahmenblende EURO-STABILO (Art.: E00301851)
Die Anzahl dieser Bestandteile (Montagerahmen, Rahmenblende, Saugdosen) müssen nicht ausgewählt werden, da diese je nach Einbau-Set (EBS) mitgeliefert werden!

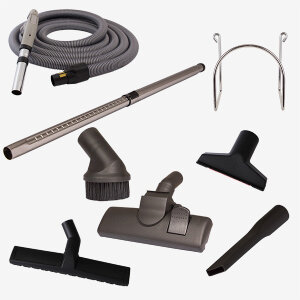

5. Saugzubehörset BLACK SYSTEM
Das Saugzubehörset BLACK SYSTEM (BS) ist ein weiterer Bestandteil des Komplett-Sets. Dieses umfasst einen flexiblen Saugschlauch mit Ein-/Ausschalter am Handgriff und diversem Zubehör. Auch hier besteht die Option das SMALL Komplett-Set an Ihre Gegebenheiten zu Hause oder in ihrem Unternehmen anzupassen, indem Sie zwischen 5 verschiedenen Saugschlauchlängen wählen können:
- BS 600 = 6 m Saugschlauch (Art.: E030101)
- BS 800 = 8 m Saugschlauch (Art.: E030111)
- BS 900 = 9 m Saugschlauch (Art.: E030121)
- BS 1050 = 10,5 m Saugschlauch (Art.: E030131)
- BS 1200 = 12 m Saugschlauch (Art.: E030141)
Der Inhalt des Saugzubehörsets BLACK SYSTEM bleibt unabhängig von der Saugschlauchlänge gleich und umfasst ein breite Auswahl an Zubehör:
Inhalt für 1x Komplet-Set BS
- 1x Teleskoprohr, verchromt (Art.: E00451131)
- 1x Bodendüse umschaltbar (Art.: E0301581)
- 1x Fugendüse KLEIN - 20 cm (Art.: E0301551)
- 1x Möbelpinsel (Art.: E00451601)
- 1x Wandhalter für Saugschlauch - Metall (Art.: E00450501)
- 1x Grobschmutzdüse (Art.: E0909981)
- 1x Glattbodenbürste KLEIN - 30 cm (Art.: E0300401)
- 1x Saugschlauch flexibel mit Ein-/Ausschalter am Handgriff (je nach Länge unterschiedlich)
Bitte wählen Sie in der Kategorie "Länge Saugschlauch" die gewünschte Länge des Saugschlauches aus!
HINWEIS: Die Rückgabe von einzelnen Artikeln aus dem Komplett-Set ist ausgeschlossen.
Anleitung
Montageanleitung
Hier finden Sie die Montageanleitung für ELVACU Zentralstaubsauganlagen
